水準器真直度計算

\( \displaystyle \text{補正値}_i = \left( \sum_{j=1}^{i} (a_j – a_0) \right) – \left( \frac{\sum_{k=1}^{n} (a_k – a_0)}{n} \times (i+1) \right) \)

\( \displaystyle \text{真直度}_i = \text{補正値}_i \times \frac{\text{ピッチ}}{1000} \times 0.02 \times 100 \)

水準器による真直度計算の仕組み

この計算では、水準器で得られた各測定点の目数値から、対象物がどれだけ真っすぐであるか（真直度）を評価します。 真直度とは、測定した点の中での上下方向のズレ（高低差）をμm単位で数値化したものです。

① 水準器目数値の補正処理

水準器の目数値はそれぞれ相対的な傾きを示しており、そのままμmには変換できません。 そこで、次の手順で補正を行います：

• 最初の測定値（基準点）との差を取り、各点の相対値を求めます。
• その相対値を累積して、各点の累積高さを計算します。
• 全体の平均傾きを直線とみなし、それを差し引いて「本来の高低差（補正値）」を求めます。

\( \displaystyle \text{補正値}_i = \left( \sum_{j=1}^{i} (a_j – a_0) \right) – \left( \frac{\sum_{k=1}^{n} (a_k – a_0)}{n} \times (i+1) \right) \)

この補正により、測定中に生じる全体的な傾き（例えばテーブルの傾きなど）を除去し、 対象物そのものの曲がり（たわみ）だけを抽出できます。

② 補正値からμmへの換算

補正値が求まったら、次はそれをμm（マイクロメートル）に変換します。変換には以下の式を使います：

\( \displaystyle \text{μm}_i = \text{補正値}_i \times \frac{\text{ピッチ}}{1000} \times 0.02 \times 100 \)

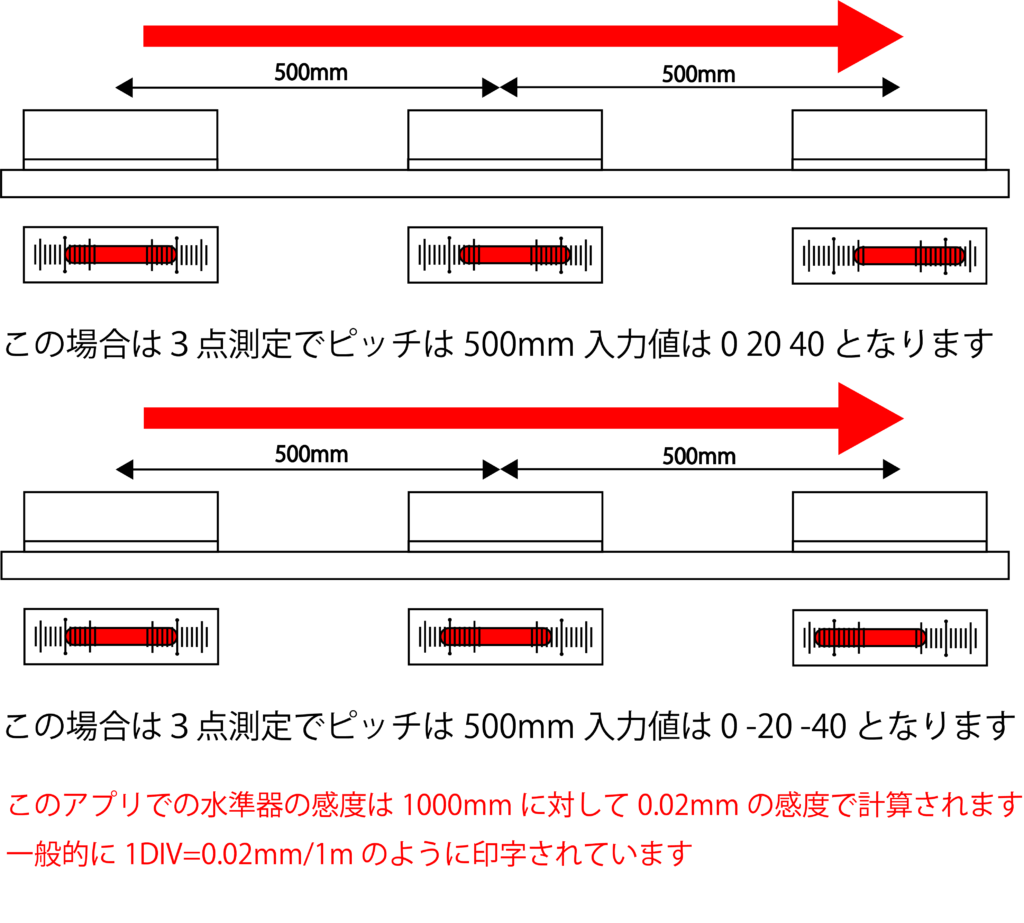

・ピッチは測定点間の距離（mm）です。距離が長いほど傾きの影響も大きくなります。
・0.02 は水準器の1目盛が示す傾き（2%）を意味します。
これらを掛け合わせることで、水準器目数値から傾きを経てμm単位の高低差へ換算されます。

③ 真直度の計算（最大－最小）

最後に、指定された範囲（開始点～終了点）のμm値から最大値と最小値の差を取り、真直度（最大たわみ）を求めます。

まとめ

この方法は、精密機械加工、据付、測定器校正などで広く用いられています。 水準器のアナログ目盛を数値化し、傾き補正を加えてμm単位で可視化することで、 加工精度や変形の有無を直感的に判断できるようになります。
